FEATURES OF MACHINE:
- – машина с чпу изгиб, стильный дизайн, высокой жесткости, высокие скорости.
электро – гидравлической системы замкнутого цикла серво, система контроля за точность; - worktable принимает гидравлических смещения компенсации для обеспечения CNC изгиб пресс – машины точность компонентов;
- назад, оценить определяется серво – механических, принял мяч пошел и линейного руководства, она могла бы обеспечивать точность позиционирования
-
оценка изгиб силу расчетов или макс изгиб, толщина для гидравлических пресс – тормоза машины
оценить силу формулы расчета является изгиб
P=650*S*S*L/V
- р: оценка гидравлических пресс – тормоза – под силу (t)
- S: толщина листа (мм)
- L: изгиб, длина (м)
- V: гидравлический пресс – тормоза снизу die V открытие ширина (мм)
NOTE:
- гидравлический пресс – тормоза машины под силу в расчете на мягкой стали (прочность на растяжение = 450mpa).для других материалов, мы должны постоянная времени к (связанные с материалом, прочности, жесткости, удлинение).например, из нержавеющей стали, знака символы могут быть разные по номеру.мы можем установить k = 1,5.
- обычно V (гидравлические пресс – тормоза машины снизу die V открытие ширина) может быть 6 – 12 раз толщина листа.тонкие пластины для открытия мы выбираем меньшее V.хотя для больших и сильнее знака, мы должны установить больше V открытия.больше V внесет больше радиус изгиба.
-

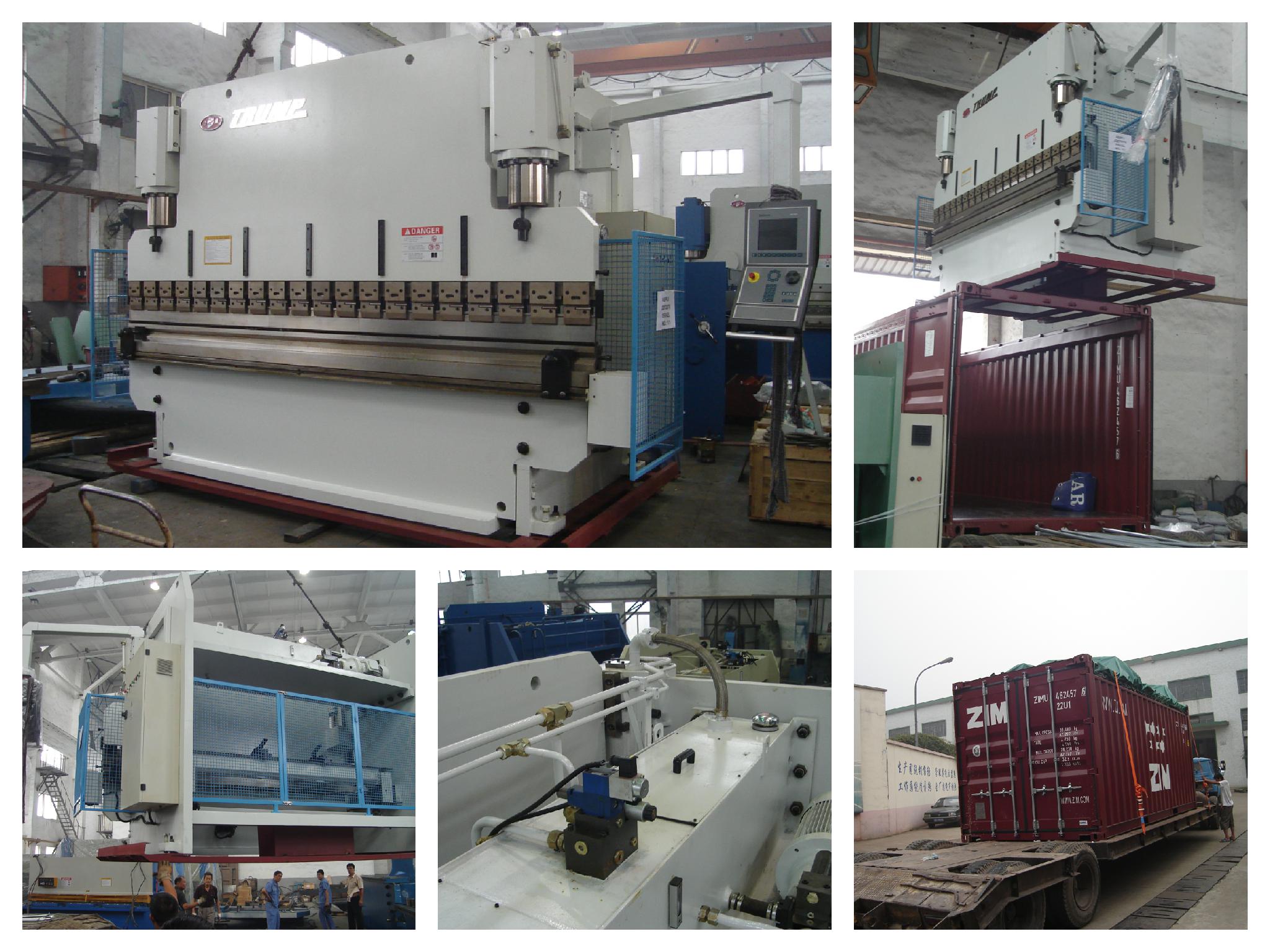

гидравлический пресс – тормоза машины отгрузки, разгрузки, вопросов, касающихся установки
- гидравлический пресс – тормоза машины будут загружены на сталь).во время погрузки / разгрузки, мы должны вытащить или еще только за стали ломать, чтобы избежать деформации на машине тело рамы.
- на машине стена рамы, есть грузовой крюк.мы должны использовать достаточно подробно стальной трос или цепи, снять машину с помощью крючка.мы должны быть осторожны, чтобы избежать машину вниз;
- для большей мощности гидравлический пресс – тормоза машины, машины, высота может быть близка к верхней двери контейнера. когда мы получим машину, мы должны быть осторожны, чтобы избежать повреждений на машине из частей.в целях защиты части, мы можем удалить гидравлического клапана, мотор или другие компоненты, сверху.переустановите частей, согласно нашим проводником.
- гидравлический пресс – тормоза машины будет определяться цепи или стальной проволоки внутри контейнера, покрытые пластиковой пленки, чтобы избежать влаги в океане партии.
- когда получите гидравлический пресс – тормоза машины, клиент должен удалить стали ломать под машиной, подготовить основу для машины.хорошо, исправить и выравнивание сделает машину работать дольше и точной.
| Item | WE67K-250Ton ×3200mm | WE67K-250Ton ×4000mm | WE67K-250Ton ×5000mm | WE67K-250Ton ×6000mm | |
| Nominal force(KN) | 2500 | 2500 | 2500 | 2500 | |
| Worktable length(mm) | 3200 | 4000 | 5000 | 6000 | |
| Distance between holes(mm) | 2650 | 3100 | 4000 | 4800 | |
| Depth of throat(mm) | 400 | 400 | 400 | 400 | |
| Ram Stroke (mm) | 250 | 250 | 250 | 250 | |
| Max open height(mm) | 520 | 520 | 520 | 520 | |
| Ram Speed (mm/s) | Fast Down | 80 | 80 | 80 | 80 |
| Working | 7 | 7 | 7 | 7 | |
| Return | 70 | 70 | 70 | 70 | |
| Volume of Oil Tank (L) | 560L | 670L | 800L | 1000L | |
| Main power(Kw) | 15 | 15 | 15 | 15 | |
| Weight(KGs) | 14,500 | 15,800 | 18,500 | 21,000 | |
| Overall dimension(L×W×H mm) | 3450×2300×3100 | 4250×2300×3100 | 5250×2300×4200 | 6250×2300×4800 | |
|
No.
|
Name
|
Manufacture |
|
1
|
CNC System | DELEM DA-52S |
|
2
|
Valve block for pressure | BOSCH Rexroth |
|
3
|
Valve block for synchronization | BOSCH Rexroth |
|
4
|
Main sealers in cylinder | NOK or SKF |
|
5
|
Gear Pump | BOSCH |
|
6
|
Linear Scale | HEIDENHAIN |
|
7
|
Servo Motor | YASKAWA |
|
8
|
Main electric components | Schneider |
