Synchronized CNC freno de la prensa hidráulica 3000T

Synchronized CNC freno de la prensa hidráulica 3000T

Category:

TECHNICAL FEATURES

  • Europea CNC freno de la prensa hidráulica sincronizada controlador de máquina, con forma del CNC controlado Y1, y2, cálculo basado en material y herramienta Biblioteca;
  • Procedimiento de plegado automatico optimizacion por controlador CNC, ingeniero puede ajustar los pasos según propio diseño;
  • Y1, Y2 se mide con alta precisión óptica escalares.Señal medida será información al controlador CNC oportuna.
  • Válvulas de control de proporción Europea a izquierda y derecha del controlador de movimiento de acuerdo con cilindro de mando.
  • Back Gauge es con Long pitch – precisión tornillo de la bola y liner de guía.Velocidad de movimiento es mayor; repetir exacta es superior;
  • Back gauge de CNC freno de la prensa hidráulica sincronizada máquina es accionado por servomotor para el eje X.No son opcionales, r, Z.
  • Atrás deja de dedos son con dos pasos, que conveniente para diversas parte de fabricación;
  • Ram guía es con polimero de baja fricción de materiales resistentes al desgaste, larga vida de trabajo que dará exacta;
  • Mesa de trabajo con sistema automático de coronación, cuña de estructura es aplicada.
  • Cercos de proteccion lateral y trasero son estándar para hasta 200 t. Maquina. CNC freno de la prensa hidráulica para sincronizada máquina más de 400t, Optic sensor de seguridad será opcional.
  • Bajo nivel de ruido y de alta eficiente bomba de engranajes es la configuración estándar;
  • RAM es con anti – Tilt dispositivo para protección de la máquina;
  • Freno de la prensa hidráulica del CNC máquina sincronizada y tanque de aceite con indicador de temperatura.

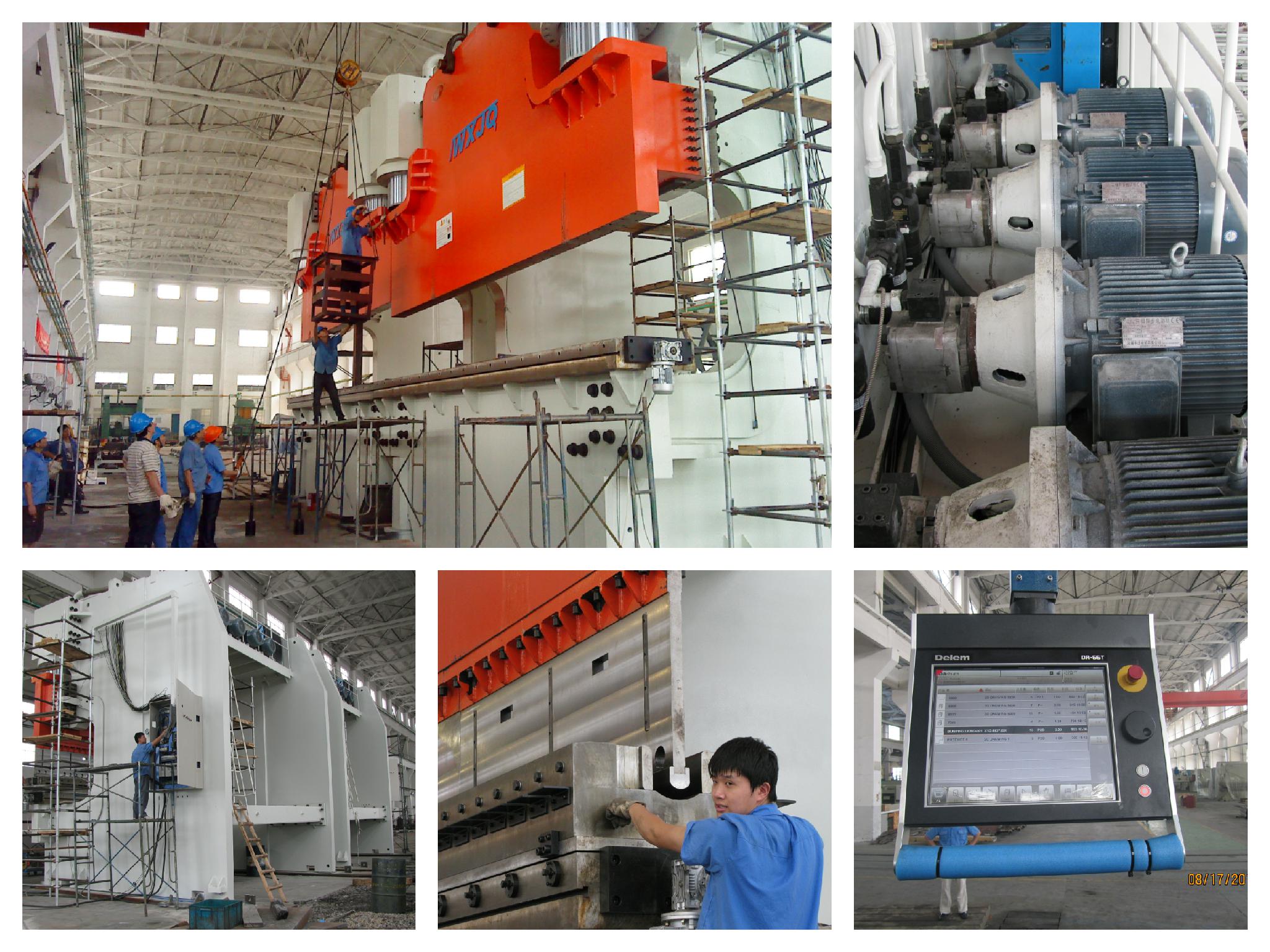

3000T heavy CNC hydraulic press brake machine

Item WE67K-3000Ton×8000mm
Nominal force(KN) 30000
Worktable length(mm) 8000
Distance between holes(mm) 6500
Depth of throat(mm) 1100
Ram Stroke (mm) 450
Max open height(mm) 1200
Ram Speed (mm/s) Fast Down 70
Working 6
Return 50
Volume of Oil Tank (L) 3900L
Main power(Kw) 4×55
Weight(KGs) 320,000
Overall dimension(L×W×H mm) 8450×8500×9200

MAIN COMPONENTS

No.
Name
 Manufacture
1
 CNC System DELEM DA-52S
2
 Valve block for pressure BOSCH Rexroth
3
 Valve block for synchronization BOSCH Rexroth
4
 Main sealers in cylinder NOK or SKF
5
 Gear Pump BOSCH
6
 Linear Scale HEIDENHAIN
7
 Servo Motor YASKAWA
8
 Main electric components Schneider
  1. STANDARD CONFIGURATION OF HYDRAULIC CNC PRESS BRAKE MACHINE:
    • DELEM da52s 3 + 1 eje de control, Y1, y2, X, V (Automatic coronando la placa la desviación); Max puede ser de hasta 4 + 1 ejes para da52s; opcional da56s, da58s, da66t Controllers tienen extensión modular para controlar mas el eje según requisitos de cliente;
    • Bosch Rexroth proporción europea de martillos de óptica y válvulas para Y1, y2.Repetir y precision de posicionamiento puede ser 0,01 mm;
    • Bosch o Japón, bajo ruido y alta eficiente bomba de engranajes se utiliza para el principal sistema hidráulico.El puerto de succión de alta presion y filtro de media se aplican; principales sellos son de NOK o SKF; Seamless Steel se utiliza para tubería hidráulica; morder tipo tubo de accesorios son utilizados;
    • Placa de acero de alta calidad soldada cuerpo de la maquina, con vibración estrés liberado y shoot Blast capa de oxido eliminado; antioxidante antioxidantes pintura se aplica;
    • RAM es con anti – Tilt dispositivo para la proteccion de la maquina; todos los ejes son con suave o duro de límite de seguridad; paradas de emergencia instalado el controlador y pedal;
    • Valla de protección lateral y trasero para máquina de longitud hasta 4m de longitud; optica trasera de lado o protección de seguridad es opcional;
  2. Componentes principales cooperadores CNC freno de la prensa hidráulica de la máquina JINQIU:

    jinqiu hydraulic press brake components

    • DELEM : Países Bajos, fue establecido en 1976, marca nº1 en CNC freno de la prensa hidráulica de la máquina proveedores y máquina cizalla hidráulica controlador.El controlador incluye da52s, da56s, da66t, da58s;
    • Rexroth: Grupo Bosch es mundo mayor de componentes hidraulicos (válvulas, bombas) proveedor.Freno de la prensa hidráulica CNC sincronizar nuestro todos son con las valvulas y bombas.
    • NACHI: Japón, fue fundada en 1928, la famosa marca de alto volumen, alta presión de la bomba hidráulica de engranajes.Todas nuestras prensas plegadoras CNC máquina hidráulica 300T con Nachi bombas;
    • HEIDENHAIN: Alemania, creado en 1889.Optic Scaler es la medida más precisa, una mayor precision y estabilidad que otros Scaler.
    • NOK: Japón, fue creada en 1939, la mayor empresa del grupo haciendo sellos hidraulicos en Jappan;
    • HIWIN: Taiwán, setup de 1989, proveedor lider para el sistema de transmisión, Incluye forro de guía y husillos de bolas;
    • FIESSLER: Alemania, fue fundada en 1956, principal proveedor de sistema de seguridad en maquinas CNC freno de la prensa.
    • ESA: Italia, fue creado en 1962.Una de muy frecuentes plegadora CNC controlador de máquina proveedor en el mundo.
  3. Controlador de máquina CNC freno de la prensa del metal de hoja lista rapida:

    DA-52s features

    • Rápido, una pagina de programación
    • Tecla de navegación
    • 7 “VGA color TFT
    • Hasta 4 ejes (Y1, y2, y 2 ejes auxiliares)
    • Coronando el control
    • Biblioteca de herramienta / material / producto
    • USB, interfaz periferica
    • Avanzada y algoritmos de control de bucle cerrado así como válvulas de bucle abierto

    DA-56s features

    • Programación gráfica 2D
    • Pantalla a color de 10,4 “TFT LCD
    • La secuencia de determinación de la curva de
    • Longitud de cálculo desarrollado
    • Coronando el control
    • USB interfaz periferica
    • Avanzada y algoritmos de control para circuito cerrado así como válvulas de lazo abierto.

    DA-66T features

    • Pantalla táctil gráfica 2D modo de programación
    • La producción de en simulación y visualización 3D
    • 17 “TFT en color de alta resolución
    • La plena aplicación de Windows Suite
    • Compatibilidad DELEM modusys (módulo escalabilidad y adaptabilidad)
    • USB, interfaz periferica
    • Usuario aplicación específica de apoyo dentro de los controladores entorno multitarea
    • Interfaz de sensor de flexion y corrección

    ESA S 530 features

    • Pantalla TFT color de 7 “LCD gráfico
    • 51 teclas teclado IP65
    • 4 salidas analógicas (± 10V) con 13bits + signo de resolución.
    • 4 entradas digitales para la cero micros.
    • 4 analog insumos, 12 bits de resolución , rangos de 0 – 10V, 0 – 5V.
    • 2 objetivos generales salidas analógicas, 0÷10V (8 bits de resolución).
    • 1 puerto Ethernet 10 / 100 Mbit (conexión LAN)
    • 1 puerto VGA para monitor externo de conexión
    • 2 puertos USB (2,0).
