Características técnicas

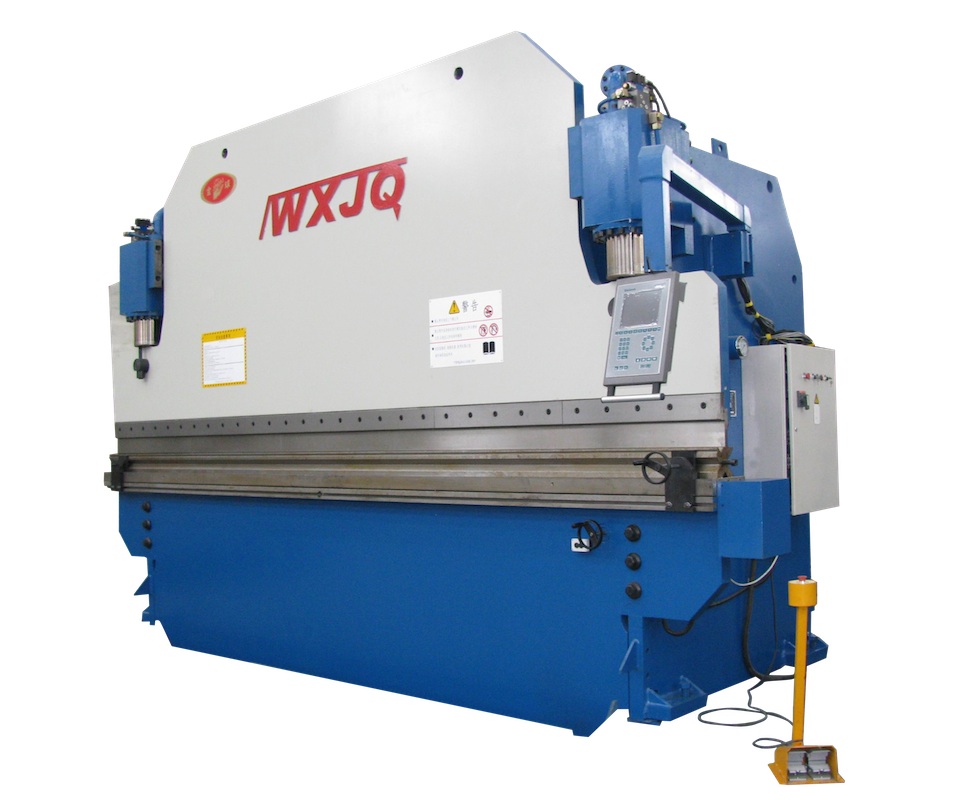

  • Maquina CNC freno de la prensa hidráulica Europea controlador, con pleno control CNC Y1, y2, cálculo basado en material y herramienta Biblioteca;
  • Procedimiento de plegado automatico optimizacion por controlador CNC, ingeniero puede ajustar los pasos según propio diseño;
  • Y1, Y2 se mide con alta precisión óptica escalares.Señal medida será información al controlador CNC oportuna.
  • Válvulas de control de proporción Europea a izquierda y derecha del controlador de movimiento de acuerdo con cilindro de mando.
  • Back Gauge es con Long pitch – husillo de bolas de precisión y liner de guía.Velocidad de movimiento es mayor; repetir exacta es superior;
  • Back Gauge es accionado por servomotor para el eje X.No son opcionales, r, Z.
  • Atrás deja de dedos son con dos pasos, que conveniente para diversas parte de fabricación;
  • Ram guía es con polimero de baja fricción de materiales resistentes al desgaste, larga vida de trabajo que dará exacta para CNC freno de la prensa hidráulica;
  • Mesa de trabajo con sistema automático de coronación.Tipo hidráulico es de hasta 200t-3.2m máquinas, mientras que la estructura de cuña se aplica para máquinas más grandes.
  • Para doblar la fuerza de hasta 200t, Quick clamp para ponche es aplicada.Será fácil manejar la herramienta.La abrazadera tiene cuña coronando ajustar sistema.
  • Cercos de proteccion lateral y trasero son estándar para hasta 200 t. Maquina.La máquina más grande, Optic sensor de seguridad será opcional.
  • Bajo nivel de ruido y de alta eficiente bomba de engranajes es la configuración estándar;
  • RAM es con anti – Tilt dispositivo para protección de la máquina;
  • Tanque de aceite con indicador de nivel y temperatura.

500t cnc hydraulic press brake for sheet metal bending



  1. Fuerza de cálculo o estimación de plegado plegado de chapa de espesor max CNC freno de la prensa

    Fórmula de cálculo es la estimación de la fuerza de flexión

     P=650*S*S*L/V

    • P: estimación prensa hidraulica freno fuerza de curvatura (T)
      S: chapa de espesor (mm)
      L: longitud de plegado (m)
      V: prensa hidraulica freno Bottom die V abriendo ancho (mm)

    NOTE:

    1. La CNC freno de la prensa del metal de hoja de cálculo de fuerza de flexión se basa en el acero suave (resistencia a la tracción = 450mpa).Para otros materiales, se constante de tiempo K (relacionados con material de dureza, resistencia a la tracción, elongación).Por ejemplo, placa inoxidable, los personajes pueden ser diferentes según el número de placa.Podemos fijar k = 1,5.
    2. Normalmente V (CNC freno de la prensa del metal de hoja inferior morir V ancho de apertura) pueden ser 6 ~ 12 veces el grosor de la chapa.La placa fina seleccionamos menor V abertura.Mientras que para la más grande y más placa, se fijará más grande V abertura.Grande V presentará el mayor radio de curvatura.
  2. Hoja de metal CNC freno de la prensa cargamento, descarga, instalación cuestiones conexas

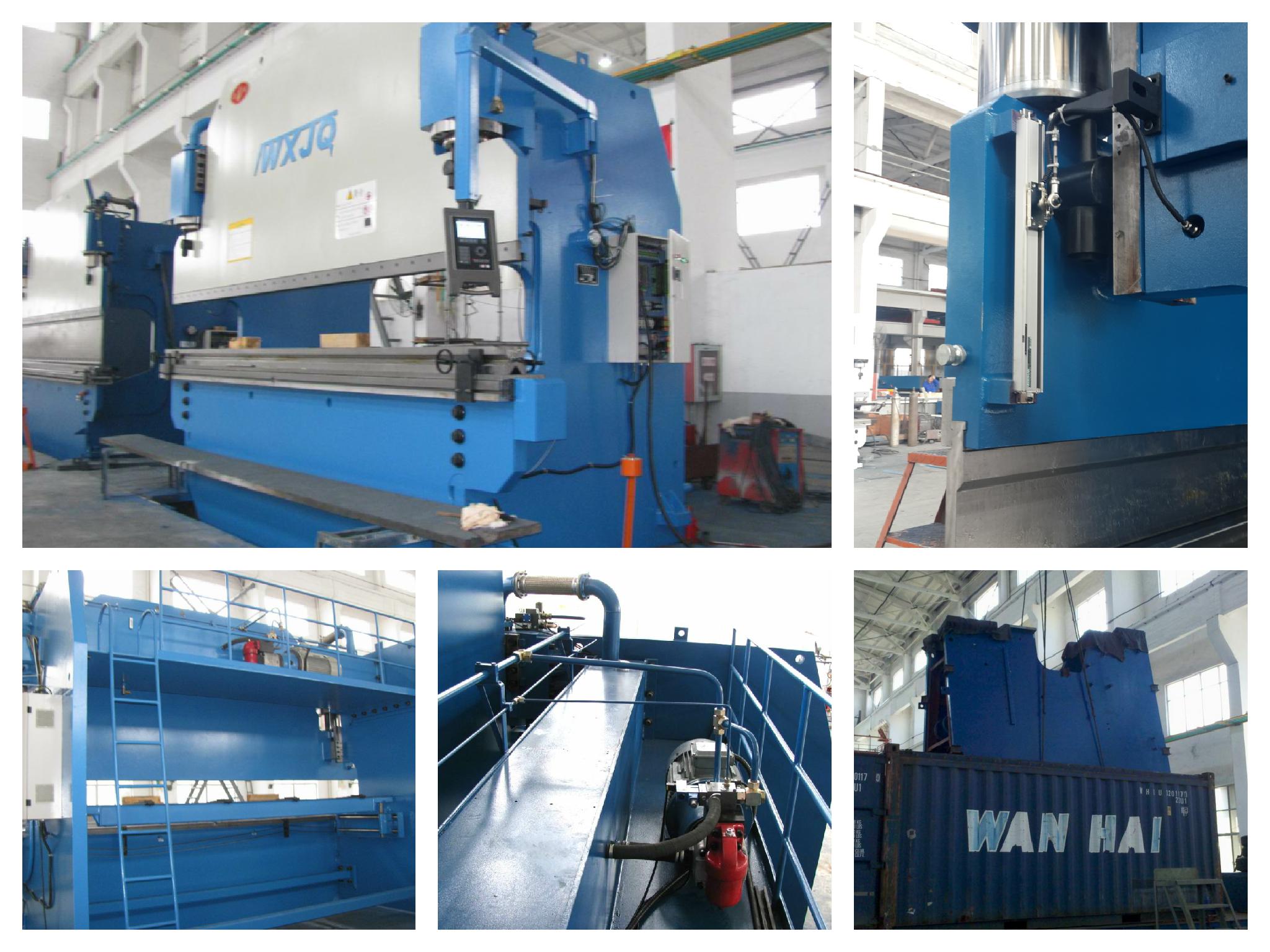

    • La hoja de metal del CNC freno de la prensa se cargan más de rack de acero.Durante la carga / descarga, vamos a tirar o empujar sólo sobre el rack de acero para evitar deformar el cuerpo de la maquina.
    • En la hoja de metal marco de la pared del freno de la prensa, hay gancho de elevación.Vamos a utilizar la longitud suficiente de cuerda de alambre de acero o cadena para levantar la maquina por el gancho.Debemos tener cuidado para evitar la máquina gota abajo;
    • Hoja de metal para mayor capacidad CNC freno de la prensa, la máquina de altura puede ser cerca de la puerta del contenedor.Cuando tiramos de máquina, debemos tener cuidado para evitar daños en la máquina partes superiores.Para proteger las piezas, podemos quitar la válvula hidráulica, motor o otros componentes en la parte superior.Por favor, vuelva a instalar las piezas de acuerdo a nuestro guía.
    • La hoja de metal del CNC freno de la prensa será fijado por cadenas o cables de acero en el interior del contenedor, cubierto con la película de plástico para evitar la humedad durante el envío del océano.
    • Cuando reciben la hoja de metal del CNC freno de la prensa, el cliente deberá eliminar el rack de acero bajo la máquina, preparar bases de la máquina.Buena maquina y nivelación hará trabajar más tiempo y precisa.
  3. Componentes principales cooperadores CNC freno de la prensa hidráulica de la máquina JINQIU:

    jinqiu hydraulic press brake components

    • DELEM Holanda, fue establecido en 1976, marca nº1 en CNC freno de la prensa hidráulica de la máquina proveedores y máquina cizalla hidráulica controlador.El controlador incluye da52s, da56s, da66t, freno de la prensa da58s para maquina; dac310, dac350 para cizalla guillotina hidráulica;
    • Rexroth: Grupo Bosch es mundo mayor de componentes hidraulicos (válvulas, bombas) proveedor.Freno de la prensa hidráulica CNC sincronizar nuestro todos son con las valvulas y bombas.
    • Nachi: Japón, fue fundada en 1928, la famosa marca de alto volumen, alta presión de la bomba hidráulica de engranajes.Todas nuestras prensas plegadoras CNC hidráulicas sobre 300T con Nachi bombas;
    • HEIDENHAIN: Alemania, creado en 1889.Optic Scaler es la medida más precisa, una mayor precision y estabilidad que otros Scaler.
    • NOK: Japón, fue creada en 1939, la mayor empresa del grupo haciendo sellos hidraulicos en Jappan;
    • Hiwin: Taiwan, setup de 1989, proveedor lider para el sistema de transmisión, Incluye forro de guía y husillos de bolas;
  4. Controlador de máquina CNC freno de la prensa del metal de hoja lista rapida:

    DA-52s features

    • Rápido, una pagina de programación
    • Tecla de navegación
    • 7 “VGA color TFT
    • Hasta 4 ejes (Y1, y2, y 2 ejes auxiliares)
    • Coronando el control
    • Biblioteca de herramienta / material / producto
    • USB, interfaz periferica
    • Avanzada y algoritmos de control de bucle cerrado así como válvulas de bucle abierto

    DA-56s features

    • Programación gráfica 2D
    • Pantalla a color de 10,4 “TFT LCD
    • La secuencia de determinación de la curva de
    • Longitud de cálculo desarrollado
    • Coronando el control
    • USB interfaz periferica
    • Avanzada y algoritmos de control para circuito cerrado así como válvulas de lazo abierto.

    DA-66T features

    • Pantalla táctil gráfica 2D modo de programación
    • La producción de en simulación y visualización 3D
    • 17 “TFT en color de alta resolución
    • La plena aplicación de Windows Suite
    • Compatibilidad DELEM modusys (módulo escalabilidad y adaptabilidad)
    • USB, interfaz periferica
    • Usuario aplicación específica de apoyo dentro de los controladores entorno multitarea
    • Interfaz de sensor de flexion y corrección

    ESA S 530 features

    • Pantalla TFT color de 7 “LCD gráfico
    • 51 teclas teclado IP65
    • 4 salidas analógicas (± 10V) con 13bits + signo de resolución.
    • 4 entradas digitales para la cero micros.
    • 4 analog insumos, 12 bits de resolución , rangos de 0 – 10V, 0 – 5V.
    • 2 objetivos generales salidas analógicas, 0÷10V (8 bits de resolución).
    • 1 puerto Ethernet 10 / 100 Mbit (conexión LAN)
    • 1 puerto VGA para monitor externo de conexión
    • 2 puertos USB (2,0).



Item WE67K-500Ton×4000mm WE67K-500Ton×5000mm WE67K-500Ton×6000mm
Nominal force(KN) 5000 5000 5000
Worktable length(mm) 4000 5000 6000
Distance between holes(mm) 3100 4000 4800
Depth of throat(mm) 600 600 600
Ram Stroke (mm) 320 320 320
Max open height(mm) 760 760 760
Ram Speed (mm/s) Fast Down 90 90 90
Working 10 10 10
Return 90 90 90
Volume of Oil Tank (L) 870L 1200L 1400L
Main power(Kw) 45 45 45
Weight(KGs) 38,000 42,000 50,000
Overall dimension(L×W×H mm) 4450×3650×4200 5450×3650×4600 6450×3650×5400

MAIN COMPONENTS:

No.
Name
 Manufacture
1
 CNC System DELEM DA-52S
2
 Valve block for pressure BOSCH Rexroth
3
 Valve block for synchronization BOSCH Rexroth
4
 Main sealers in cylinder NOK or SKF
5
 Gear Pump BOSCH
6
 Linear Scale HEIDENHAIN
7
 Servo Motor YASKAWA
8
 Main electric components Schneider
